5.1 Visão Lógica

A Visão Lógica descreve a estrutura interna do sistema AcadMap, detalhando os principais pacotes, camadas e dependências entre os componentes de software. Esta visão está organizada em três blocos tecnológicos fundamentais: o frontend, desenvolvido com React e empacotado via Vite; o backend, implementado em Java utilizando o framework Spring Boot sob o padrão MVC (Model-View-Controller); e o banco de dados, estruturado em PostgreSQL.

Cada camada foi desenhada com foco em boas práticas de engenharia de software, promovendo a separação clara de responsabilidades, a reutilização de código, a legibilidade e a facilidade de manutenção.

Os diagramas a seguir ilustram essas estruturas e seus relacionamentos internos e externos, permitindo uma visualização clara da organização lógica do sistema.

5.1.1 Visão Geral do Sistema

O acesso ao sistema se inicia no navegador do usuário, que interage com o frontend da aplicação via protocolo HTTPS. Esse frontend é uma aplicação desenvolvida em React e hospedada em um servidor web Apache, o qual está exposto à Internet. A camada de frontend é responsável por renderizar a interface do usuário e encaminhar as requisições para o backend.

As requisições de dados feitas pelo frontend são encaminhadas ao backend, uma aplicação Java Spring Boot, que atua como servidor de aplicação. A comunicação entre o frontend e o backend se dá via HTTP interno, utilizando uma API REST baseada em JSON.

O backend, por sua vez, realiza operações de leitura e escrita em um banco de dados PostgreSQL, hospedado em um servidor dedicado de banco de dados. Essa comunicação utiliza a especificação JPA (Java Persistence API), implementada com o JDBC, por meio da porta padrão 5432.

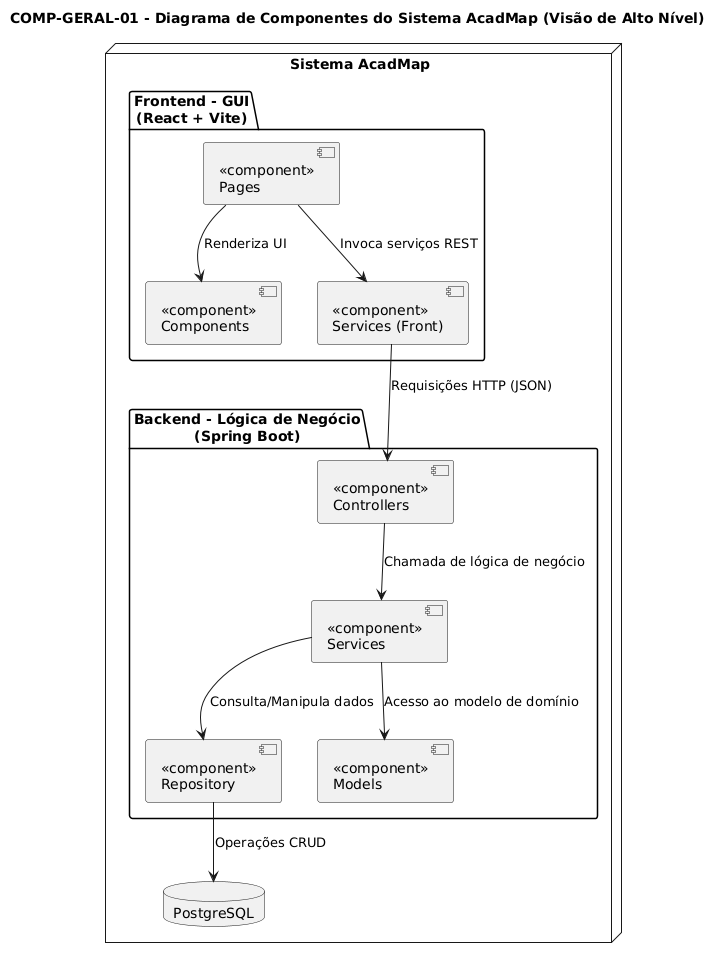

Diagrama de Componentes de Alto Nível - COMP-GERAL-01

graph TD

  subgraph "Sistema AcadMap"

    subgraph "Frontend"
      FPages[Pages]
      FComponents[Components]
      FServices[FrontendServices]
    end

    subgraph "Backend"
      BController[Controllers]
      BService[BackendServices]
      BRepository[Repository]
      BModel[Models]
    end

    DB[(PostgreSQL)]

    FPages --> FComponents
    FPages --> FServices
    FServices --> BController
    BController --> BService
    BService --> BRepository
    BService --> BModel
    BRepository --> DB

  end

Clique nos blocos abaixo para visualizar versões em outros formatos:

@startuml
title COMP-GERAL-01 – Diagrama de Componentes do Sistema AcadMap (Visão de Alto Nível)

' Container principal
node "Sistema AcadMap" {

  package "Frontend - GUI\n(React + Vite)" {
    [Pages <<component>>] as FPages
    [Components <<component>>] as FComponents
    [Services <<component>>] as FServices
  }

  package "Backend - Lógica de Negócio\n(Spring Boot)" {
    [Controllers <<component>>] as BController
    [Services <<component>>] as BService
    [Repository <<component>>] as BRepository
    [Models <<component>>] as BModel
  }

  database "PostgreSQL" as DB


  ' Interações internas - frontend
  FPages --> FComponents : Renderiza UI
  FPages --> FServices : Invoca serviços REST

  ' Comunicação frontend → backend (API REST)
  FServices --> BController : Requisições HTTP (JSON)

  ' Backend interno
  BController --> BService : Chamada de lógica de negócio
  BService --> BRepository : Consulta/Manipula dados
  BService --> BModel : Acesso ao modelo de domínio
  BRepository --> DB : Operações CRUD
}
@enduml

5.1.2 Backend (Spring Boot - MVC)

A camada backend adota uma arquitetura monolítica com padrão MVC (Model-View-Controller), sem modularização por domínio. O código é organizado em pacotes que refletem as camadas de controle (Controller), serviço (Service), persistência (Repository) e modelo de domínio (Model).

Essa organização visa garantir clareza e manutenção simples, permitindo o crescimento gradual do sistema. Cada entidade do domínio é representada por um modelo, e manipulada por seus respectivos controladores, serviços e repositórios.

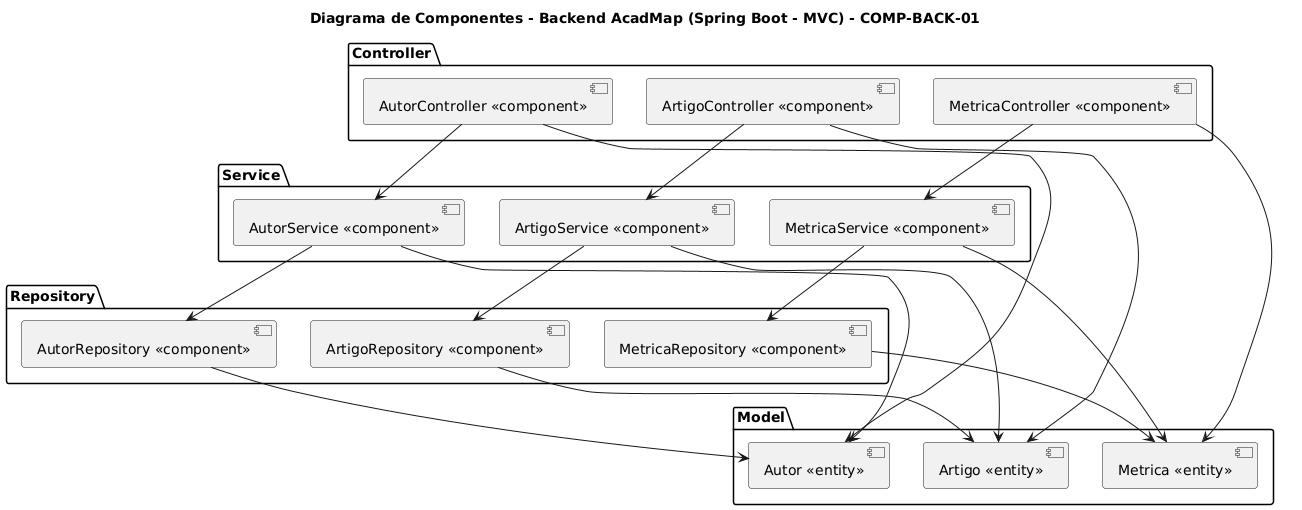

Diagrama de Componentes do Backend - COMP-BACK-01

graph TD
  subgraph controller
    A[AutorController]
    B[ArtigoController]
    C[MetricaController]
  end

  subgraph service
    D[AutorService]
    E[ArtigoService]
    F[MetricaService]
  end

  subgraph repository
    G[AutorRepository]
    H[ArtigoRepository]
    I[MetricaRepository]
  end

  subgraph model
    J[Autor]
    K[Artigo]
    L[Metrica]
  end

  A --> D
  B --> E
  C --> F

  D --> G
  D --> J
  E --> H
  E --> K
  F --> I
  F --> L

  A --> J
  B --> K
  C --> L

  G --> J
  H --> K
  I --> L

Clique nos blocos abaixo para visualizar versões em outros formatos:

@startuml
title Diagrama de Componentes - Backend AcadMap (Spring Boot - MVC) - COMP-BACK-01

package "Controller" {
  [AutorController <<component>>] as AC
  [ArtigoController <<component>>] as ARC
  [MetricaController <<component>>] as MC
}

package "Service" {
  [AutorService <<component>>] as AS
  [ArtigoService <<component>>] as ARS
  [MetricaService <<component>>] as MS
}

package "Repository" {
  [AutorRepository <<component>>] as AR
  [ArtigoRepository <<component>>] as ARR
  [MetricaRepository <<component>>] as MR
}

package "Model" {
  [Autor <<entity>>] as A
  [Artigo <<entity>>] as ART
  [Metrica <<entity>>] as M
}

AC --> AS
ARC --> ARS
MC --> MS

AS --> AR
AS --> A
ARS --> ARR
ARS --> ART
MS --> MR
MS --> M

AC --> A
ARC --> ART
MC --> M

AR --> A
ARR --> ART
MR --> M
@enduml

5.1.3 Frontend (React + Vite)

A camada frontend é implementada com React e Vite, utilizando o paradigma de componentização funcional. A aplicação é organizada em três principais diretórios lógicos:

• pages/: Define as páginas da aplicação vinculadas às rotas principais.
• components/: Contém componentes reutilizáveis que compõem visualmente as páginas.
• services/: Abstrai a comunicação com a API REST do backend, utilizando axios ou fetch.

Essa organização permite alta reutilização, facilidade de testes e separação de responsabilidades. O fluxo de dados se baseia em props e hooks do React.

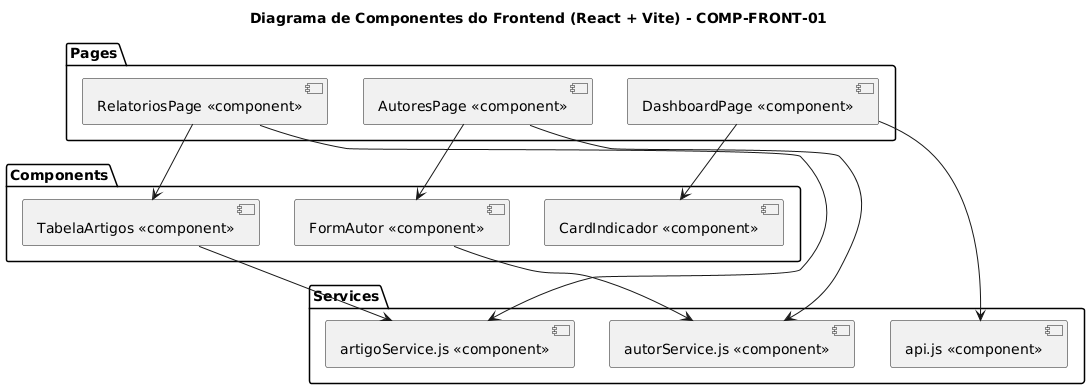

Diagrama de Componentes do Frontend - COMP-FRONT-01

graph TD
  subgraph pages
    A[DashboardPage]
    B[RelatoriosPage]
    C[AutoresPage]
  end

  subgraph components
    D[CardIndicador]
    E[TabelaArtigos]
    F[FormAutor]
  end

  subgraph services
    G[api.js]
    H[artigoService.js]
    I[autorService.js]
  end

  A --> D
  B --> E
  C --> F

  A --> G
  B --> H
  C --> I

  E --> H
  F --> I

Clique nos blocos abaixo para visualizar versões em outros formatos:

  @startuml
  title COMP-FRONT-01 – Diagrama de Componentes do Frontend (React + Vite)

  package "Pages" {
    [DashboardPage <<component>>] as DP
    [RelatoriosPage <<component>>] as RP
    [AutoresPage <<component>>] as AP
  }

  package "Components" {
    [CardIndicador <<component>>] as CI
    [TabelaArtigos <<component>>] as TA
    [FormAutor <<component>>] as FA
  }

  package "Services" {
    [api.js <<component>>] as API
    [artigoService.js <<component>>] as ARTAPI
    [autorService.js <<component>>] as AUTAPI
  }

  ' Páginas usam componentes
  DP --> CI
  RP --> TA
  AP --> FA

  ' Páginas consomem serviços
  DP --> API
  RP --> ARTAPI
  AP --> AUTAPI

  ' Componentes também podem consumir serviços
  TA --> ARTAPI
  FA --> AUTAPI

  @enduml
